FM Sensors for Force Modulation Microscopy

FM(Force Modulation Microscopy) 용 센서 종류
PPP-FM Silicon-SPM-Sensor,silicon cantilever for force modulation mode
PPP-FMR Silicon-SPM-Sensor,silicon cantilever for force modulation mode,detector side: Al-coating
PPP-QFMR PointProbe® Plus - High Quality-Factor - Force Modulation Mode - Reflex Coating
PPP-EFM Silicon-SPM-Sensor,silicon cantilever for Electrostatic Force Microscopy, detector side: Pt/Ir-coating, tip side: Pt/Ir-coating
DT-FMR Diamond Coated Sensor,silicon cantilever for force modulation mode, detector side: Al-coating (optional available without coating), tip side: Diamond-coating
CDT-FMR Conductive Diamond Coated Sensor,silicon cantilever for force modulation mode, detector side: Al-coating, tip side: conductive Diamond-coating
FM(Force Modulation Microscopy) 용 센서는...

원자현미경에서 힘변조의 측정(Force modulation microscopy) 용으로는 특별한 센서인 NANOSENSORS™ 의 FM 센서가 유용합니다.  이 센서의 힘 상수(Force constant)는 콘텍모드센서(CONT)와 난콘텍모드센서(NCH/NCL)의 중간 정도입니다. 또한, 이 센서는 원자현미경의 자기력 측정(MFM : Magnetic force microscopey)용 센서의 기본이 됩니다. 이 센서를 마그네틱 코팅을 하여 NANOSENSORS™의  MFM 센서(Magnetic Force Sensor)를 만듭니다. 작동 안정도는 조금 떨어지지만 필요시 난콘텍모드나 탭핑모드에서 사용할 수 있습니다.  또한 이 센서는 다이아몬드 코팅이 가능합니다.   DT-FMR 센서라고 하는 이 다이아몬드 코티드 센서는 시료와 팁사이에 상당히 높은 접촉이나 높은 마모 저항을 요구하는 응용분야용으로 주문 제작된 것입니다.  예를들면 부드러운 접촉을 하지 않고 시행되는 시료와 팁 사이의 마찰의 측정이나 시료의 탄성 측정에 사용됩니다.  센서에 대한 기술 자료는 아래 표와 같습니다. 특별한 표면처리(코팅) 이 가능합니다. 다음과 같은 센서에 대한 추가적인 특징이 있습니다.  　　
센서에 대한 기술자료, 주문, 포장단위, 코팅에 대한 관한 정보는 각 센서의 개별 자료를 참고하십시요. 개별 자료를 보시려면 윗면의  종류에서 해당 센서를 선택하시거나 아래의 Quick Selection Table를 이용하시면 됩니다.

Force Modulation 용 센서의 모양과 특징

• 통상적인 팁의 반경은 10nm이하
• 팁, 캔티레버 홀더가 한덩어리로 되어 있다.
• 센서의 주요한 재료는 실리콘 단결정이다.
• 전기(정전) 충전을 방지하기 위하여 도핑 농도가 높다.
• 화학적으로 불활성이다.
• 고감도를 위해 높은 기계적 Q-factor를 갖게 하였다.

Force Modulation 이미지

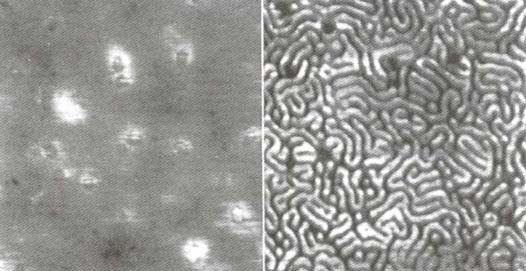

이 이미지는 포인트 프로브의 FM 센서를 가지고 트리 블럭 폴리머의 이미지를 얻은 것으로 좌측은 형태(Topoography)이고 우측은 탄성도 이미지이다. 우측의 이미지에서 어두운 부분이 밝은 부분보다 더 단단하다.　

Triblock polymer의 AFM과 FM 이미지, Image 크기 900x900 nm2

여기에 없는 특별한 주문이나 더 자세한 내용은 SXM 센서를 위한 일반적인 설명 을 참조바랍니다.
