LFM Sensors for Lateral Friction Force Microscopy

LFM(Lateral Friction Force Microscopy) 용 센서 종류
PPP-LFMR Silicon-SPM-Sensor,silicon cantilever for lateral / friction force microscopy,detector side: Al-coating

LFM(Lateral Friction Force Microscopy) 용 센서는...
이 LFM 센서는 원자현미경에서 마찰력 측정(lateral force microscopy) 을 하는 목적으로 사용하는 센서는  NANOSENSORS의 PPP-LFMR 센서가 유용합니다. 이 센서는 극히 부드럽고 얇아서 측방으로 작용하는 힘을 고감도로 감지하도록 최적화되어 있습니다. 또 특별한 코팅관련 정보는  표면처리(코팅) 을 참고하시면 됩니다.

센서에 대한 기술자료, 주문, 포장단위, 코팅에 대한 관한 정보는 각 센서의 개별 자료를 참고하십시요. 개별 자료를 보시려면 윗면의  종류에서 해당 센서를 선택하시거나 아래의 Quick Selection Table를 이용하시면 됩니다.

반사면 코팅(Reflex Coating)

Reflex 코팅은 캔티레버의 뒷면에 약 30 nm 두께로 알리미늄 코팅을 한 것이다. 이렇게 하여 레이저 빔의 반사도를 약 2.5배 가량 개선하고 캔티레버내에서의 빛의 간섭이 되지 않게 한다. 코팅 스트레스에 의한 밴딩이 2° 이하로 거의 스트레스를 받지 않습니다. 반사면의 코팅(Reflex coating)은  응용분야가 화학적으로 호환성이 있다면(문제가 안된다면) CONT, LFM, FM 과 같은 얇은 캔티레버의 경우에는 강력히 추천됩니다.

PPP-LFMR 센서의 모양과 특징

• 통상적인 팁의 반경은 10nm이하
• 팁, 캔티레버 홀더가 한덩어리로 되어 있다.
• 센서의 주요한 재료는 실리콘 단결정이다.
• 전기(정전) 충전을 방지하기 위하여 도핑 농도가 높다.
• 화학적으로 불활성이다.
• 고감도를 위해 높은 기계적 Q-factor를 갖게 하였다.

　

　

Lateral Friction Force Microscopy 원리 및 이미지

Lateral Force (LFM)

표면을 스캔하면서 캔티레버의 Torsion 을 측정합니다.

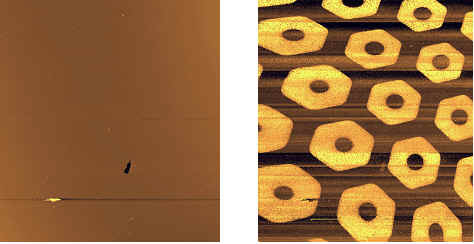

Topography

Gold 표면의 Alkane Thiol 에서 토포그라피 Feature 들이  없는 것을 알 수 있습니다.

LFM 이미지

LFM 이미지에서 패턴을 볼 수 있습니다.
Acid – Bright
Methyl - Dark

여기에 없는 특별한 주문이나 더 자세한 내용은 SXM 센서를 위한 일반적인 설명 을 참조바랍니다.

NANOSENSORS™ / POINTPROBE® 는 NanoWorld AG 의 등록상표입니다.
